المكثف باستخدام الهواء البارد

نظام التبريد المباشر
يخرج المكثف باستخدام الهواء البارد بخار منبعث من التوربينات البخارية إلى كل وحدة تكثيف. ومن ثم يتم شفط الهواء إلى المكثف البارد بواسطة مروحة محورية كبيرة. يمر البخار من خلال لفائف المكثف و بينما يمر الهواء من اللفائف ويقوم بأخذ حرارة البخار معه. بسبب فقدان الحرارة، يتكثف البخار بسرعة في الماء السائل الذي يمر من خلال خزان رأس تحت حزمة الأنابيب وتصل إلى خزان التكثيف.

يتم استخدام مضخة الفراغ لإنتاج بيئة فراغ في داخل منظومة تبريد الهواء، والتي بالمقابل تضمن الوظيفة الصحيحة للتوربينات البخارية وبما في ذلك توليد الكهرباء بكفاءة عالية.

يوجد هناك أساسا أثنين من حزم الأنابيب وفقا لترتيب تدفقهم، عكس التدفق و التدفق المتوازي. أكثرية البخار تتكثف في أنبوب التدفق المتوازي في حين أنه يتم ضخ الغازات الغير قابلة للتكثف عبر حزمة الأنابيب المعاكسة للتدفق. ويرتبط هذان النوعين من الأنابيب في أسفل خزان المكثف.

مميزات نظام التبريد باستخدام الهواء بما في ذلك صغر الحجم، العديد من المظاهر المضادة للتجمد، و ترتيب الأنابيب المرن.

نظام التبريد الجاف الغير مباشر
في محطة الطاقة الحرارية، توربينات البخار تستخدم البخار الساخن المضغوط من الغلاية لتحريك وتشغيل المولد، والذي بدورة يقوم بإنتاج الكهرباء. يتم إخراج البخار المنبعث من هذه العملية من المخرج الخلفي لتوربينات البخار إلى مكثف مبرد بالهواء، وهنا تتمعملية التبديل الحراري. البخار، بعد نقل حرارته إلى الماء البارد، يتكثف إلى ماء الذي سوف يعود إلى الغلاية لدورة التسخين القادمة.

الماء البارد، بعد إستلام الحرارة من البخار، يواجه رفع في درجة الحرارة. في هذه المرحلة، يتم استخدام مضخة دائرية لتقوم بعملية ضغط الماء الحار و إرساله إلى نظام التبريد الجاف المباشر.

عند وصولة إلى داخل مشروع الطاقة الطبيعية للتبريد، يبدل الماء الحار الذي يمر من خلال أنابيب الحرارة مع الهواء البارد القادم و الذي يمر من على الأنابيب. بعد عملية تحويل الحرارة، يبرد الماء الحار و يعود إلى المكثف إلى دائرة التبديل الحرارة القادمة.

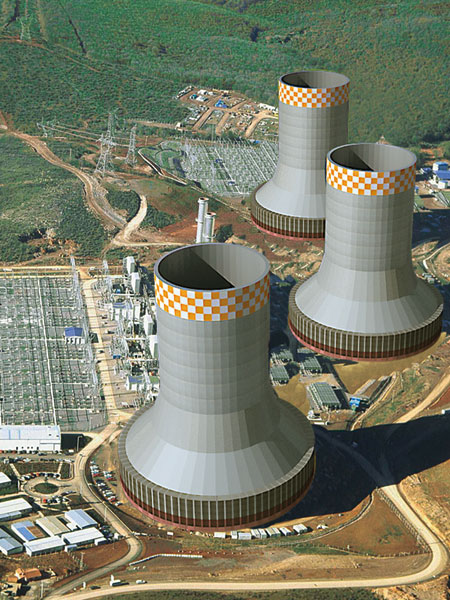

يوجد هناك نوعين من مكثفات المبردة بالهواء لنظام التبريد الجاف الغير مباشر، أنواع مختلطة وسطحية. معظم أبراج التبريد هي مشروع التكوينات الطبيعية.
